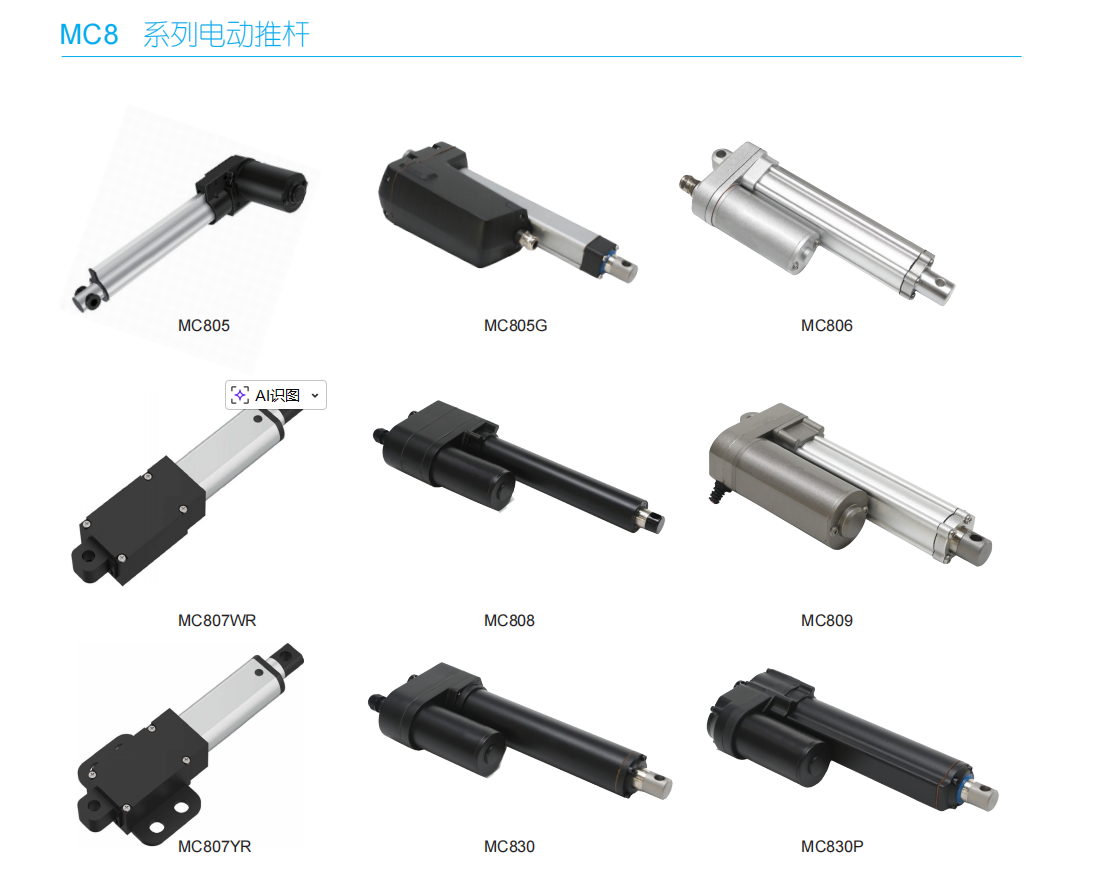

MC8系列

◎

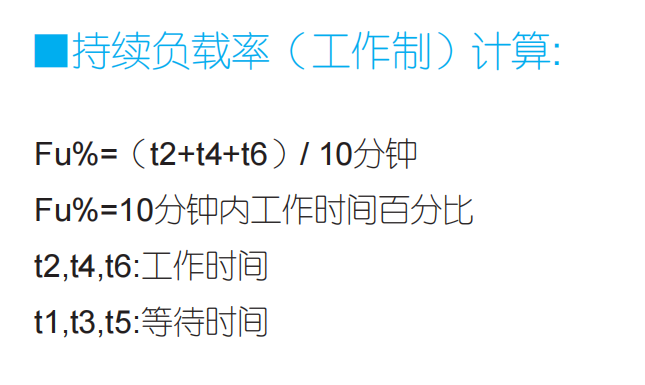

■电动推杆分类：电动推杆形式分为梯型齿(MTL)和滚珠丝杠(MBL)和行星滚柱丝杠三种，普通梯型齿丝杠电动推杆适用于工作频率不太高的场合，持续负载率(工作制)30%。梯型齿电动推杆可实现完全自锁功能，以保证使用绝对的安全性。滚珠丝杠推杆MBL系列可以达到连续不间断工作，工作制达到100%,以满足高频率使用的需求。行星滚柱丝杠推杆适用于重载安装空间小，高频高速及寿命要求长的工况。

■电动推杆的特点：推杆系列丰富，模块化组合，设计紧凑，安装方便；应用于任何传动场合，无需考虑液体及气体的渗漏和管道阀门等繁琐的配置，可代替气动及液压传动，环保无污染，是直线运动的理想选择。自锁性能：推杆可实现完全自锁，增加设备安全性；可解决滚珠丝杠及行星滚柱丝杠传动的不自锁问题。

精准定位：配置梯形丝杠的电动推杆重复定位可达到0.1mm,配置滚珠丝杠的电动推杆重复定位可达到0.05mm,伺服电机控制精度更高。

精确控制：可配置编码器、位移传感器，通过变频器、同服控制器、PLC控制，实现闭环精确定位。

同步性：通过一台电机驱动多台电动推杆实现绝对同步升降。

机械静载：同等条件下，根据不同导程，设备的静载可达到额定动载的2.5-4倍。

大负载：推拉力从5公斤至100吨。

行程范围大：根据受力行程最大可达10m。

速度范围广：多种减速比可供选择。

非标定制：海洋环境、高盐雾、湿热、霉菌环境，真空环境，超低温及超高温环境，要求超长寿命，超高精度，高效率，高防护，轻重量，大负载、低噪音等工作环境，均有应用案例及成熟的工艺技术支持。

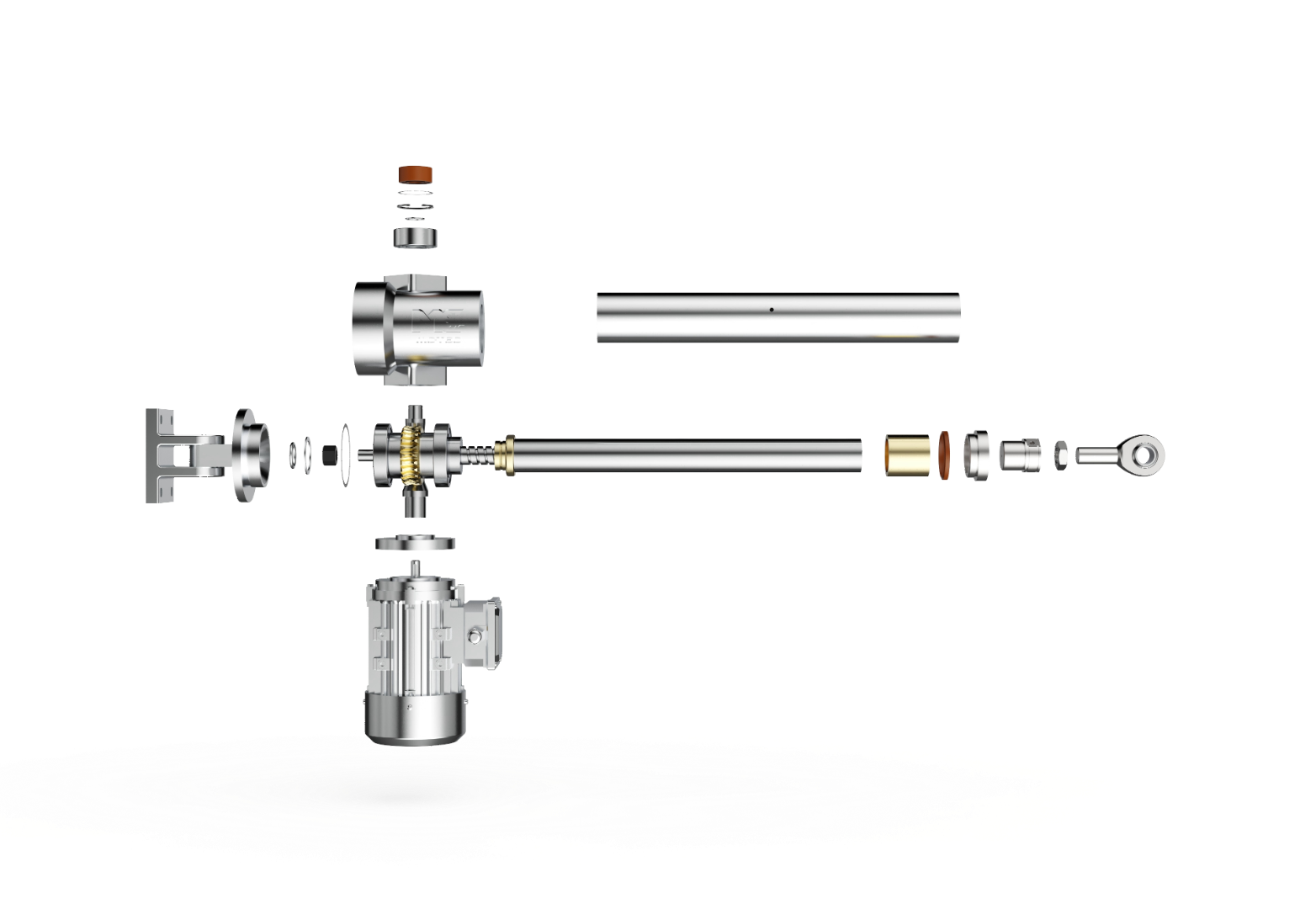

■配件介绍：电动推杆由电机(同服电机，步进电机，变频电机，三相交流电机，单向交流电机，直流电机),箱体，驱动单元(蜗轮蜗杆，同步带，齿轮),丝杠螺母，动力管，护管，箱体，密封件，轴承等组成。可选组件：

1、编码器：通过脉冲数或模拟量准确反馈主轴转动圈数，从而精确计算电动推杆行程变化，实现精确控制。

2,位移传感器：可把电动推杆行程的机械位移量转化成电信号或数字信号，可闭环监控行程位移量的变化。

3,限位开关：用于反馈行程位置的变化，在达到预定位置时实现电路的切换，实现行程控制、限位保护、报警、联锁启停等功能，包括电感式和磁感式及光感式和旋转型限位开关。

4,过载保护：当发生过载故障时保护设备及负载的安全，包括扭矩限制器、过流保护器、过载压力传感器、热敏原件等。

5,制动器：实现电动推杆停止或保持停止的装置，包括电子制动器和手动制动器。

6,手动装置：失电或应急情况下可实现位置调整归位的作用，包括手轮、摇把、棘轮扳手、气动扳手。

7,增速器：通过大小齿轮的传递，一般推杆自锁情况下速度较低，配置增速器可解决在手动驱动时速度过慢的问题，。

8,减速器：通过减速装置，降低驱动转速，增加驱动力矩；也可改变驱动装置的方向，包括行星减速机，蜗轮蜗杆减速机，齿轮减速机。

9,防尘装置：有效防止尘土杂质进入设备造成设备损坏，延长设备使用寿命。包括高温阻燃、户外防风化、食药品级等。

10,控制器：分为控制单台，2台，3台及多台的控制器。可将AC220V电压变成DC12/24/36V等电压，并将1-n个电动推杆与操作器串联在一起。

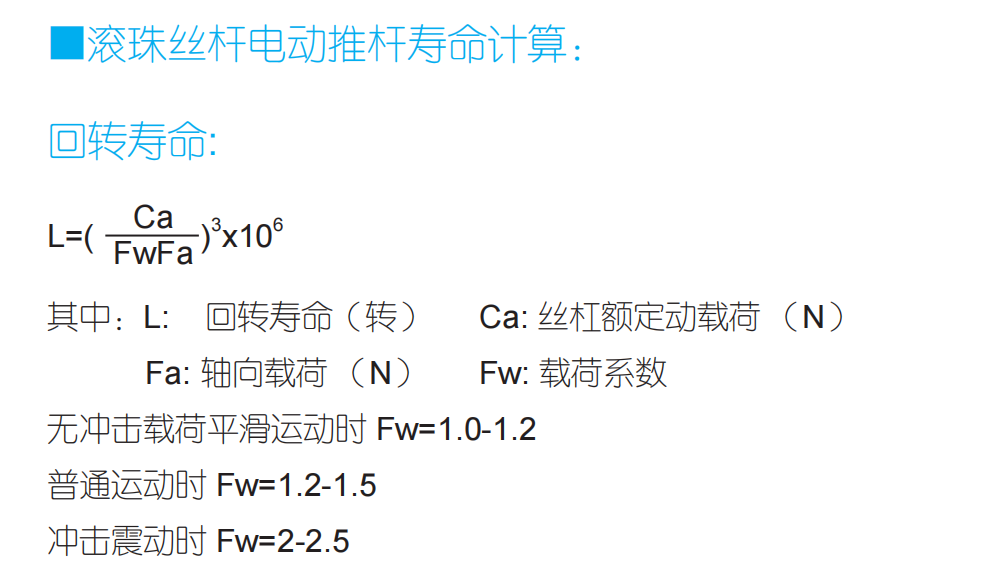

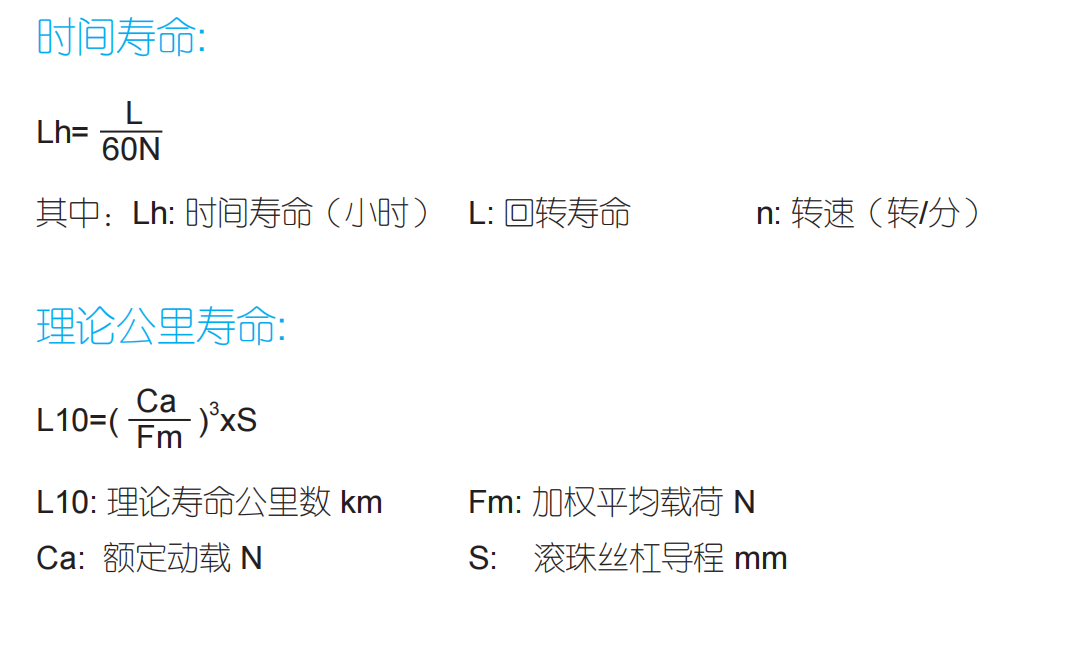

■电动推杆寿命计算: 滚珠丝杠电动推杆MBL系列产品的寿命主要由滚珠丝杠的寿命决定;我们主要校核滚珠丝杠的寿命，蜗轮蜗杆会有磨损，但寿命比滚珠丝杠要长。梯形齿丝杠电动推杆MTL在正确使用和维护及满载满速的情况下，每1000mm行程在往返受力的情况下，蜗轮蜗杆能满足推杆约五十万次的使用寿命，此计算及数据为理论数值，并非质保承诺。

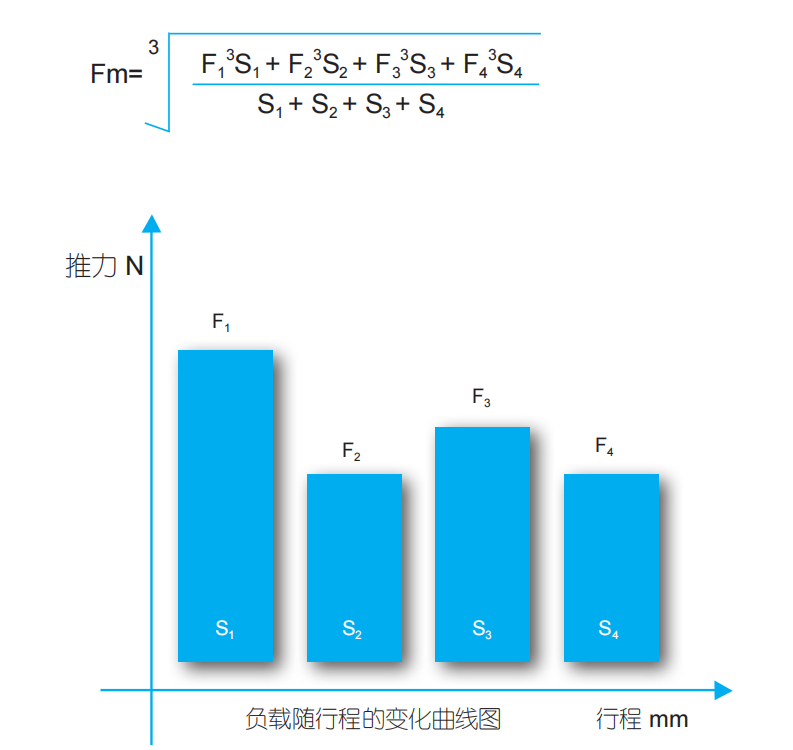

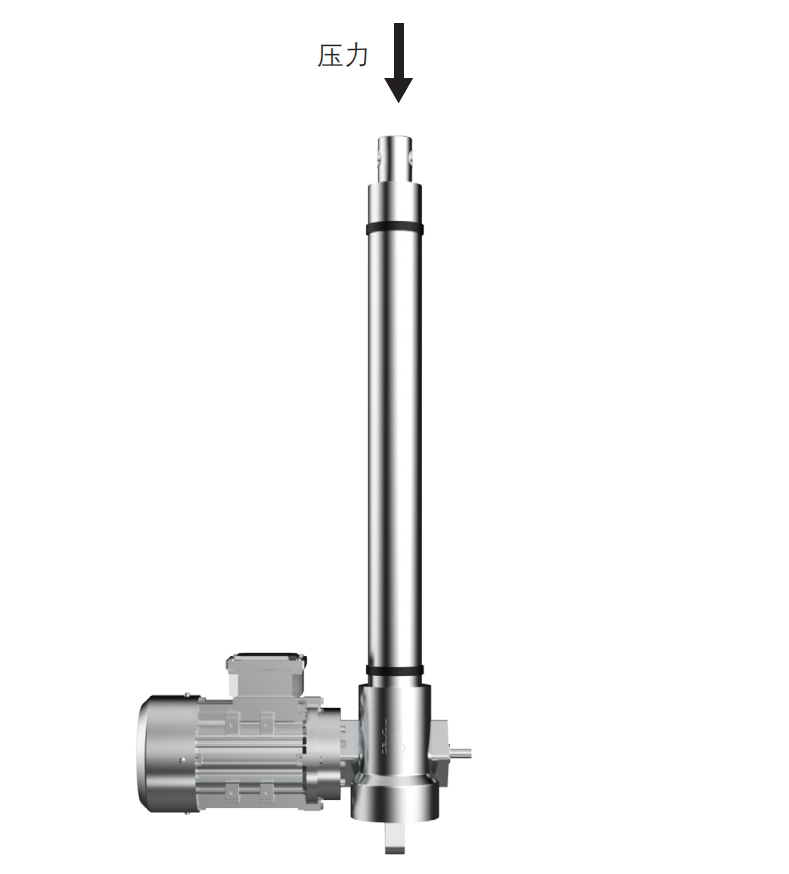

■受力展示图：■其中Fm加权平均载荷的计算如下公式:

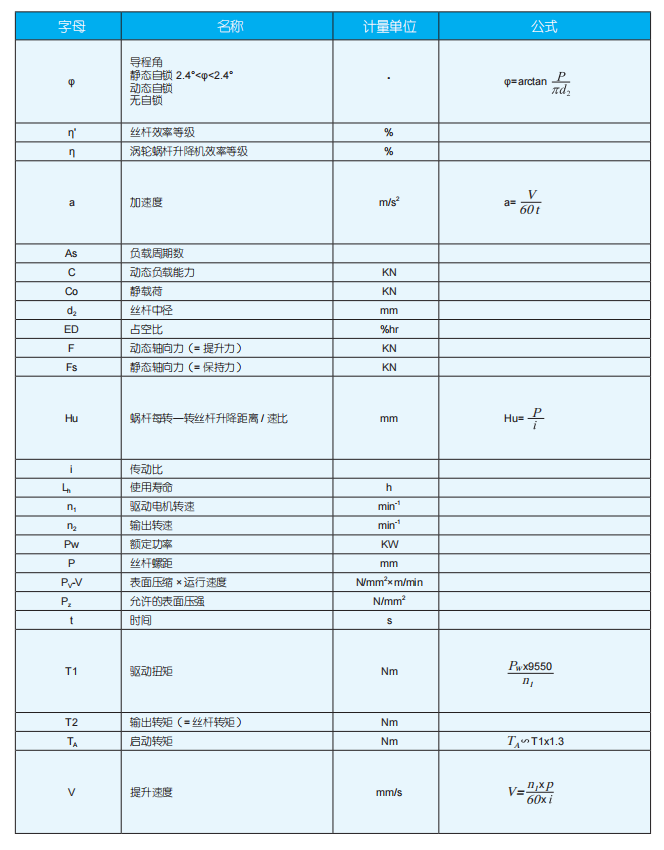

计算公式列表：
