螺旋升降机

螺旋升降机介绍

球墨铸铁凹槽设计散热快，持续负载时间长，体积小，重量轻，噪音小能与各种电机及减速机组合。

垂直水平均可使用，推拉力都能承受，模块化的组合能满足多种工况需求

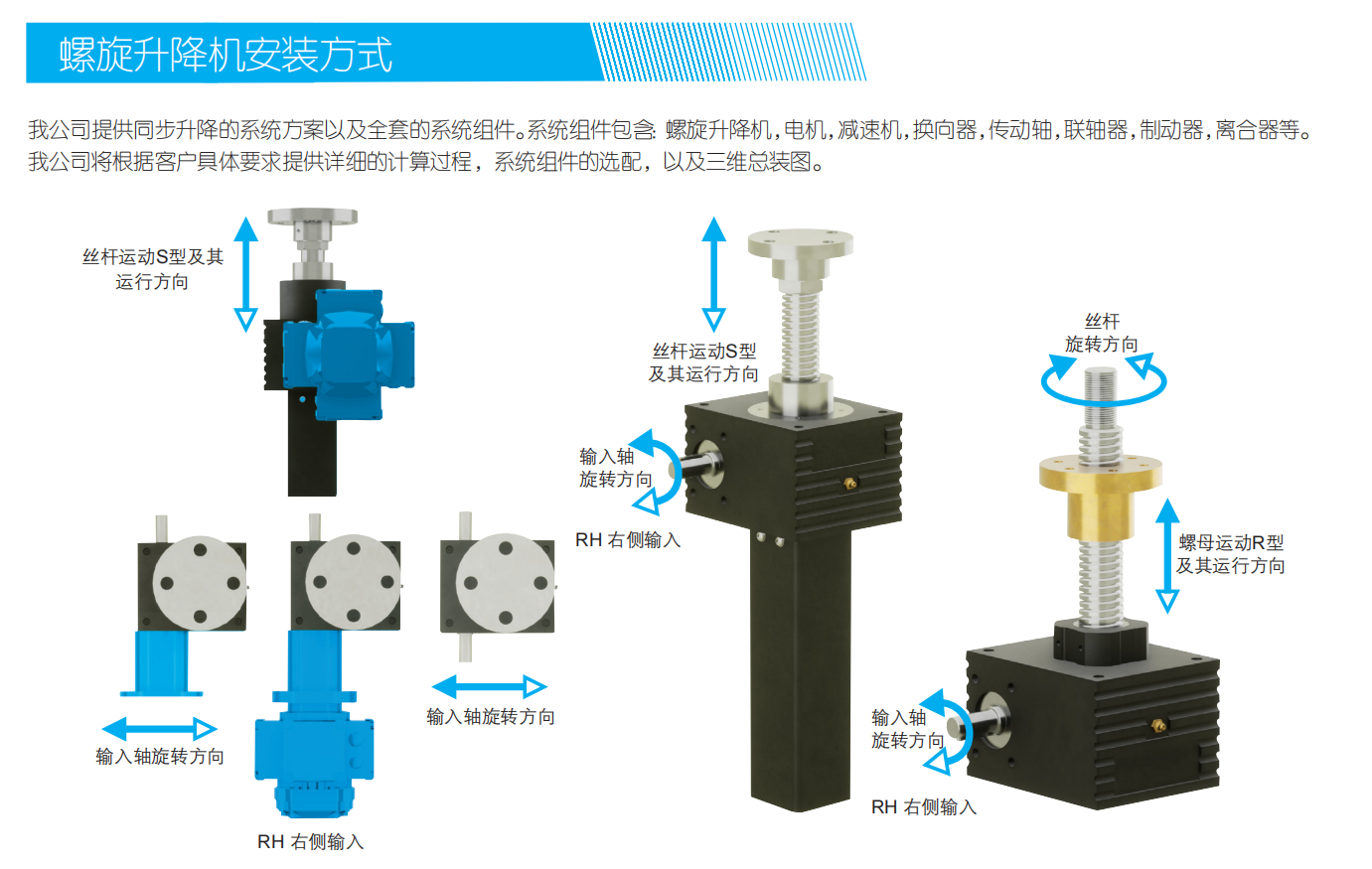

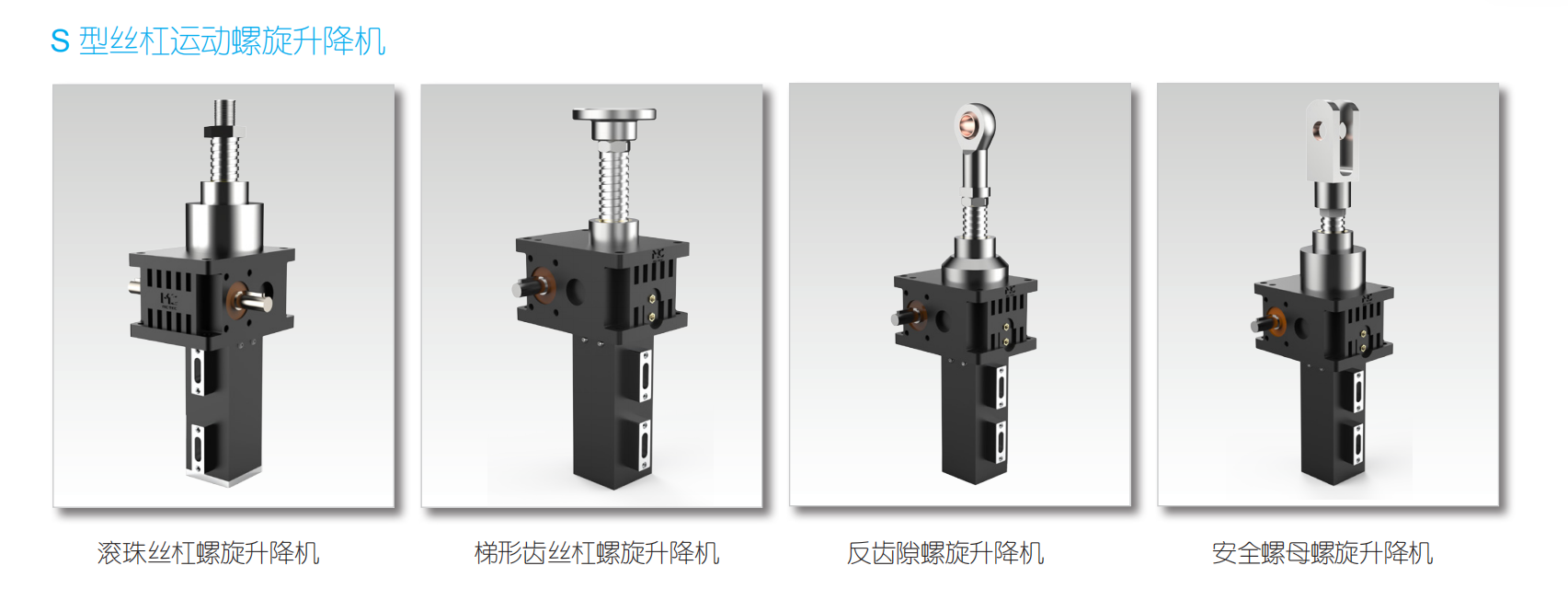

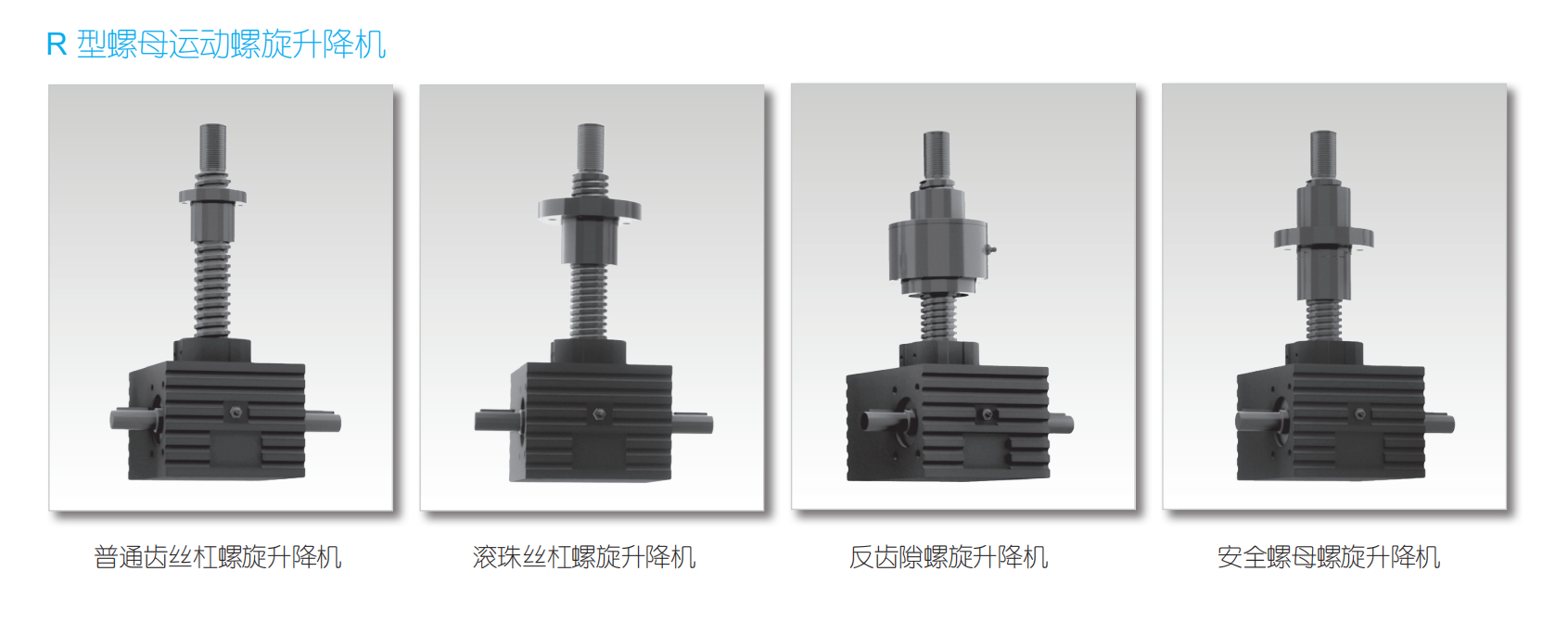

丝杠运动S型螺旋升降机可以配置防自转装置，保证丝杠在运动过程中不自转螺母运动R型螺旋升降机可以配置万向调心螺母，以保证在安装基准面不平，不垂直以及震动的情况下顺畅运行。安全螺母设计，保证设备安全运行

可提供双头，多头丝杠和滚珠丝杠螺旋升降机多台联动，绝对同步运动

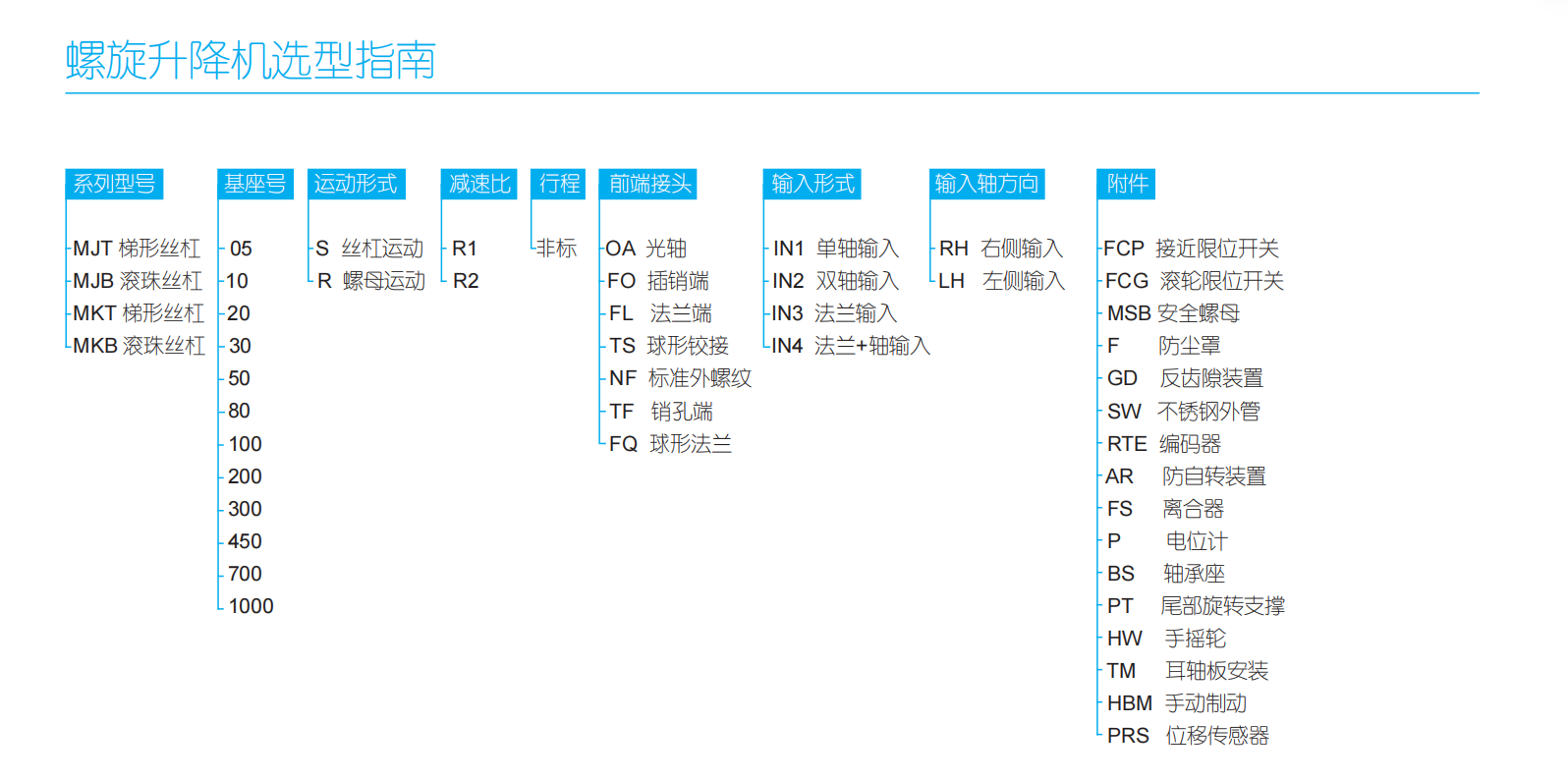

模块化组合:防白转装置、防尘罩、安全螺母、反齿隐装置、手动装置、离合器、耳轴安装板、编码器、位移传感器、限位开关、过载保护、

制动器、增速器、减速器、控制器

推力范围:0.5吨-100吨

理论寿命:

梯形齿丝杠升降机在正确使用和维护及满载满速的情况下，每1000mm行程在往返受力的情况下，蜗轮蜗杆能满足升降机约五十万次的使用寿命，寿命影响因素包括使用工况，受力方式，润滑维护，持续负载率，环境温度等。此计算及数据为理论数值，并非质保承诺。

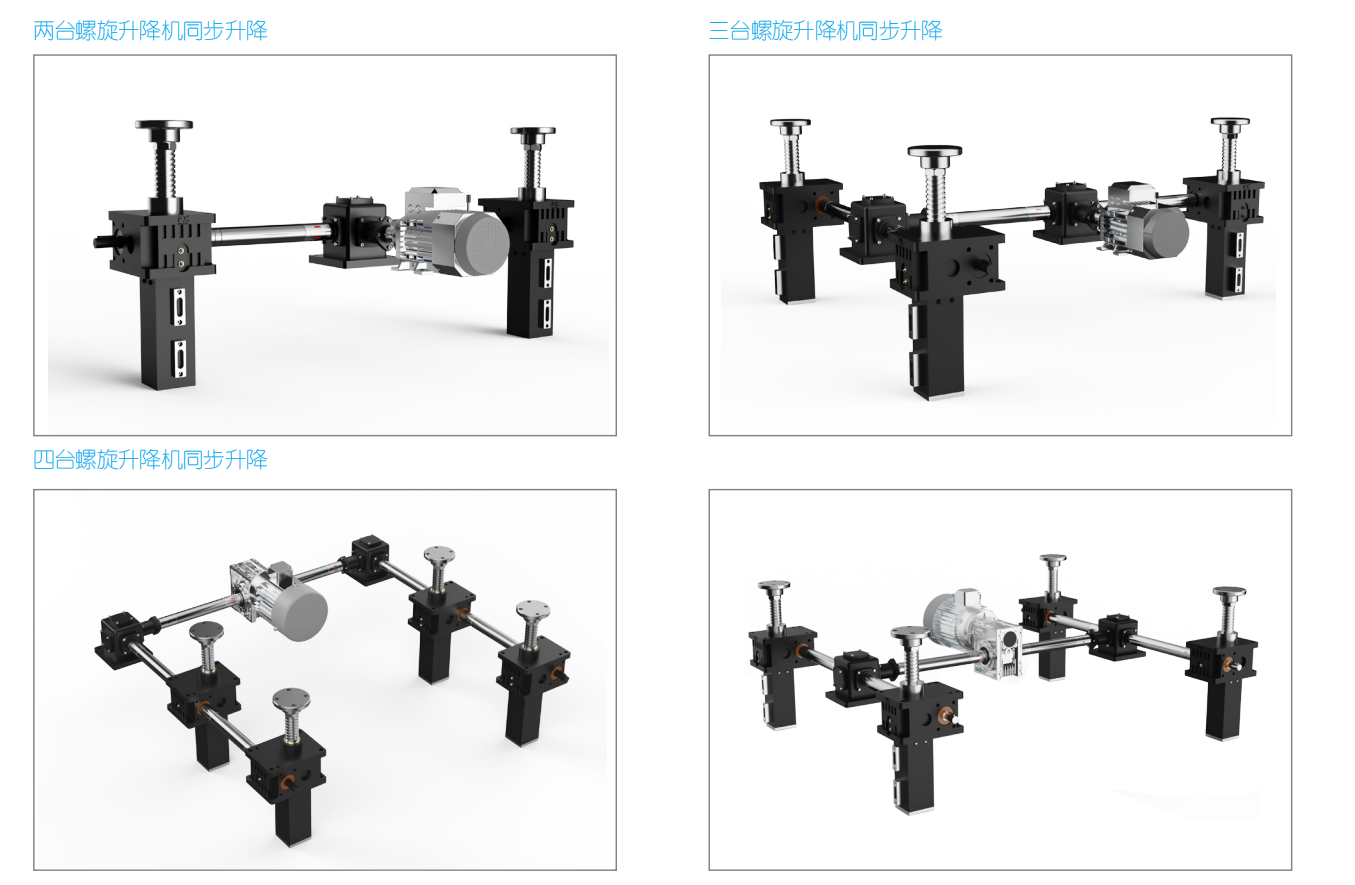

多台联动升降机系统广泛应用于航天、军工、冶金、大型舞台升降、汽车生产线、工业炉等行业。

多台联动升降机在设计方案时需要考虑组合系数，在计算总功率时考虑联动损耗。

两台联动组合系数为0.95，三台联动组合系数为0.9，四台联动组合系数为0.85，6-8台联动为组合系数0.8。

联动台数越多组合系数越低，具体请咨询我公司。

多台联动重载情况下必须加制动器。

选型注意事项:

1，单相交流电机，三相交流电机，直流电机(DC12V.DC24V)步进电机，何服电机均可以和螺旋升降机匹配，默认工作环境温度-40°C~+60°C，环境温度如需-45°C~+70°C或具他非标加工请特别说明。不锈钢螺旋升降机和特殊材质箱体螺旋升降机均可制造，电机可根据实际工作环境选配常温或者宽温电机。

2，持续负载率(工作制)为10分钟内工作的百分比,MJT/MKT梯形丝杠螺旋升降机的工作制为30%,MJBMKB滾珠丝杠升降机的工作制为50%，当负载率小于100%时根据实际情况可以提高持续负载时间。

3，实际输入功率不能大于升降机的最大输入功率，最大输入转速不能超过1800pm，工作环境温度影响最大输入功率，负载率为实际负载和额定负载的百分比，实际瑜入扭矩=负载率X满载田矩，输入功率=(满载拍矩NmX负载率X输入转速(rpm)/9550，实际最大输入功率=额定最大输入功率X温度系数

(-40°C~+60°C温度系数为1.2)，其他工作环境温度系数详询我公司。

4，梯形丝杠螺旋升降机R2的减速比有自锁功能，R1的减速比在负载率超过65%时不确定自锁，在需要自锁的工况下必须配置制动器。

5，梯形齿丝杠螺旋升降机在300mm行程时的轴向误差为0.1mm。(波珠丝杠螺旋升降机在300mm行程时轴向误差为0.05mm)

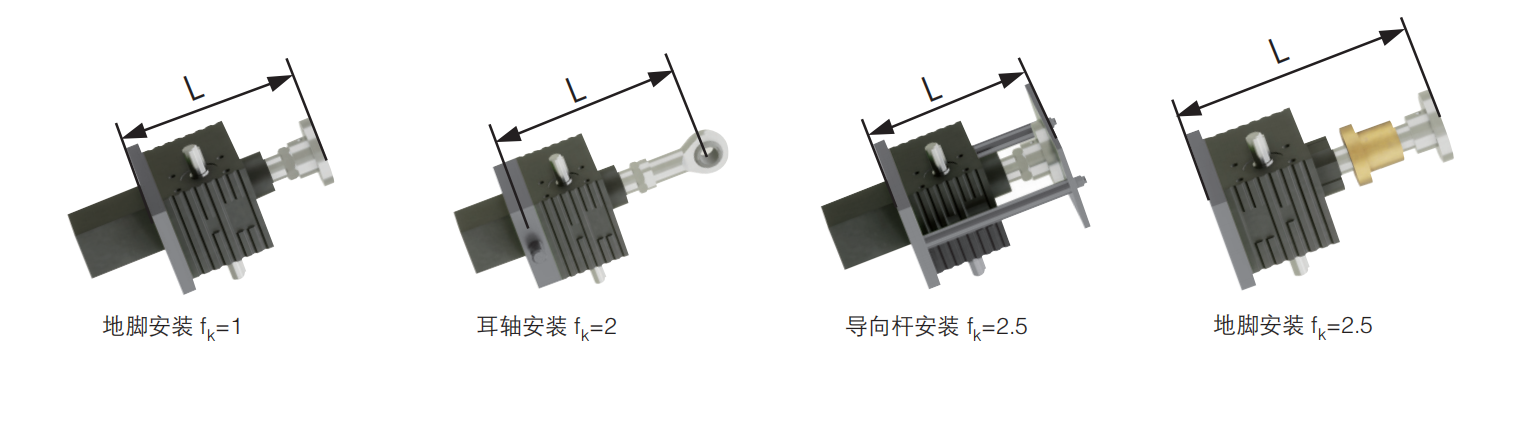

6，螺旋升降机在运动过程中是不能直接承受侧向力的，在有侧向力的工况下可以考虑加导向，导轨，球形较接，耳轴安装方式，调心螺母等抵消侧向力。

7，螺旋升降机非标设计请联系我公司。
